JY型手動加藥裝置
發布時間:2018-07-02 點擊次數:5204 次
適用范圍
1、水處理中投加混凝劑、助凝劑、消毒液、酸堿等;
2、冷卻水、循環水中投加阻垢劑;
3、化工、印染中投加酸堿液與其他溶液。
產品特點
1、性能穩定、溶液槽體積大、能耗低;
2、外形美觀、結構緊湊、著地面積??;
3、操作方便、維修簡單、外加組合能量大。
工藝結構說明
JY型加藥裝置由三大部分組成:1、攪拌裝置;2、存藥箱;3、管道及計量裝置;4、投加設備。
1、攪拌裝置:由攪拌桶和攪拌器組成,其作用是使投加的溶質與水按一定比例配置后充分混合。
2、存藥箱:用于存放已經攪拌好的溶液,供投加設備用。
3、管道及計量裝置:用于出液及觀測投加量。
4、投加設備:可選用磁力泵、螺桿泵或計量泵,向需求體投加藥液。

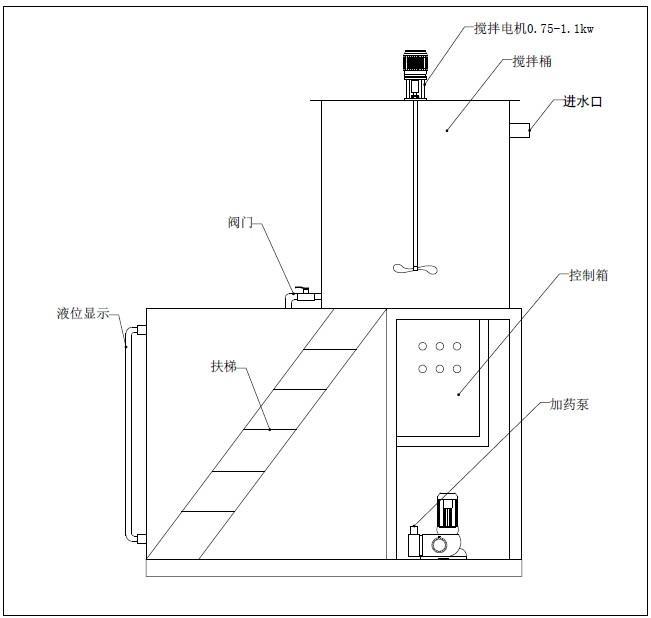

外形示意圖
1、水處理中投加混凝劑、助凝劑、消毒液、酸堿等;
2、冷卻水、循環水中投加阻垢劑;
3、化工、印染中投加酸堿液與其他溶液。
產品特點
1、性能穩定、溶液槽體積大、能耗低;
2、外形美觀、結構緊湊、著地面積??;
3、操作方便、維修簡單、外加組合能量大。
工藝結構說明
JY型加藥裝置由三大部分組成:1、攪拌裝置;2、存藥箱;3、管道及計量裝置;4、投加設備。
1、攪拌裝置:由攪拌桶和攪拌器組成,其作用是使投加的溶質與水按一定比例配置后充分混合。
2、存藥箱:用于存放已經攪拌好的溶液,供投加設備用。
3、管道及計量裝置:用于出液及觀測投加量。
4、投加設備:可選用磁力泵、螺桿泵或計量泵,向需求體投加藥液。
外形示意圖
標準配置
1、溶藥箱1臺
2、攪拌機1臺
3、存藥箱1臺
4、扶梯1臺
5、控制箱1臺
6、管道1套
7、磁力加藥泵1臺
技術參數
1、溶藥箱1臺
2、攪拌機1臺
3、存藥箱1臺
4、扶梯1臺
5、控制箱1臺
6、管道1套
7、磁力加藥泵1臺
技術參數
型號 | 加藥量 (L/H) | 箱體規格 | 總功率 (kw) |
JY-1000 | 1000 | 1500m3 | 1.5 |
JY-1500 | 1500 | 2000 m3 | 1.5 |
JY-2000 | 2000 | 2500 m3 | 2.5 |
JY-2500 | 2500 | 3000 m3 | 2.5 |
