概述

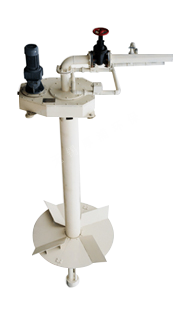

       鐘式沉砂池由電動機、減速機、葉輪主軸、轉盤葉片、空氣提升和空氣沖洗系統、吸砂管及鋼制平臺、池體（一般為混凝土池，用戶可選配鋼制池體），轉盤葉片的直徑和高度根據用戶的池體訂制。
       旋流沉砂池除砂機運行時，砂水混合液從切線方向進入鐘式沉砂池內，形成旋流。在驅動裝置的驅動下，攪拌機構的葉輪運轉，控制進池污水的流速和流態。
       由于葉輪葉漿向上傾斜，旋轉時將使池中的污水呈螺旋狀加速，形成渦流態，產生留心力。同時池內污水流在葉輪葉片攪拌剪切力的作用下，互相剝離，依靠砂的自身重力和旋流的離心力，使砂粒沿池壁呈螺旋線加速沉降，向中心砂斗積聚，經氣提或泵提升后排出池外作進一步的處理。在此過程中，適當?shù)臉~角度和線速度條件，使污水中的砂粒受到?jīng)_刷，并保持好的沉降效果，而原來粘附在砂粒上的有機物，以及重量小的物質，隨污水一同流出旋流沉砂池，進入后續工序繼續處理，砂與少量污水進入池外砂水分離器內，砂經分離后外排，污水回流至格柵井。

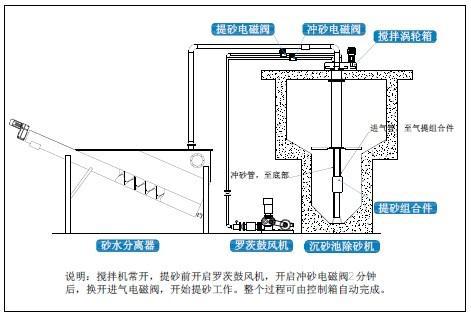

外形示意圖

技術特性
       旋流沉砂池除砂器利用水力旋流和葉輪旋轉的輕微離心力雙重作用，讓泥沙與較輕的懸浮物（有機物）分離，充分發揮了水力旋流作用，保持了占地少，處理停留時間短，沉砂效果好，砂水可分離性強，除砂可靠（尤其是污水中的無機砂礫）等特點。

其他
       旋流沉砂池一般為混凝土結構，如果在設計時候考慮到占地問題，可以設計成鋼制池體，結構緊湊，占地面積小，具體情況視情況而定。

鐘式沉砂池池體參考尺寸

型號 XLCS	流量 （m/h）	A/m	B/m	C/m	D/m	E/m	F/m	G/m	H/m	J/m	K/m	L/m
180	180	1.83	1.0	0.30	0.61	0.3	1.40	0.30	0.30	0.20	0.80	1.10
360	396	2.13		0.38	0.76		1.40	0.30	0.30	0.30		1.10
720	648	2.43		0.45	0.90		1.35	0.40	0.30	0.40		1.15
1080	1116	3.05		0.61	1.2		1.35	0.45	0.30	0.45		1.35
1260	1908	3.65	1.5	0.75	1.5	0.4	1.55	0.60	0.51	0.58		1.45
3240	3168	4.87		1.00	2.00		1.70	1.00	0.51	0.60		1.85
4680	4752	5.48		1.10	2.20		2.20	1.00	0.61	0.63		1.85
6300	6300	5.8		1.20	2.40		2.20	1.30	0.75	0.70		1.95
7200	7920	6.1		1.20	2.40		2.50	1.30	0.89	0.75		1.95

型號 XLCS	攪拌裝置		池尺寸	提砂量 （L/S）	鼓風機
	葉輪轉速（r/min）	功率  （KW）			風量  （m/min）	功率  （KW）
180	12	1.1	見上表	1-1.2	1.43	1.5
360				1.2-1.8	1.79	2.2
720				1.8-3
1080				3-5
1260		1.5		5-9.8	2.03	3
3240				9.8-15	1.98	4
4680				15-22
6300				22-28	2.01
7200				28-30
